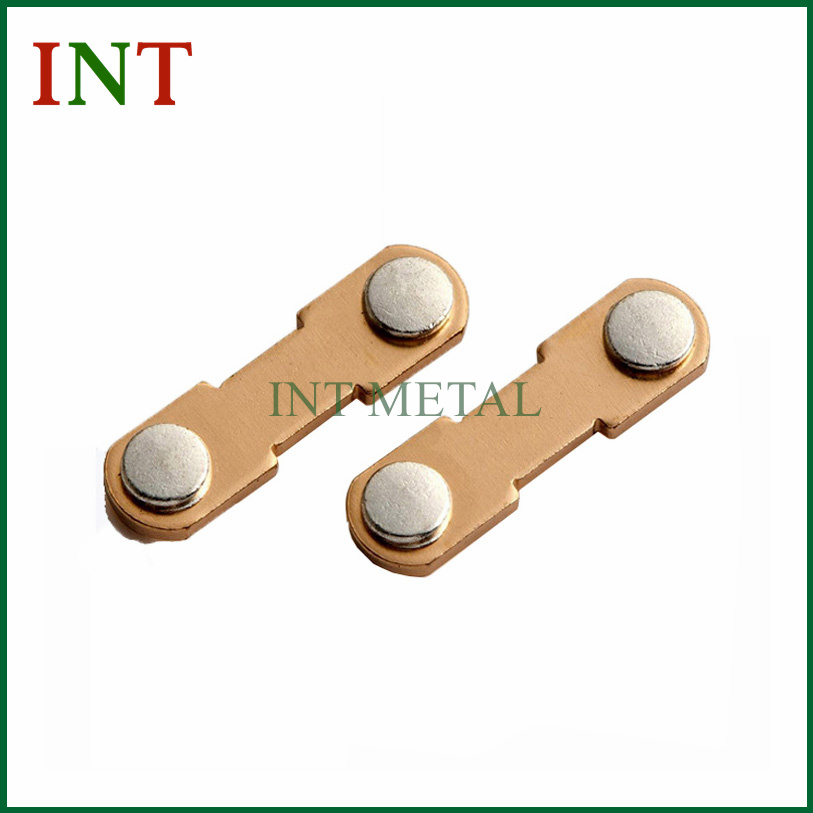

Flytta kontaktnitarär elektriska precisionskontaktkomponenter utformade för att hjälpa till att styra och koppla om elektrisk kraft i enheter som kontaktorer, strömbrytare, startmotorer, temperaturregulatorer, brytare och reläer. Med mer än 12 års erfarenhet av tillverkning,INTutvecklar anpassade rörliga kontaktnitar med silverbaserade kontaktmaterial och koppar- eller koppar-nickelbasmaterial för krävande OEM- och ODM-applikationer.
Rörliga kontaktnitar är specialiserade elektriska kontaktkomponenter installerade på rörliga ledande delar av omkopplingsmekanismer. Under drift närmar sig den rörliga kontakten eller separeras från en stationär kontakt för att upprätta eller avbryta en elektrisk krets.
Denna rörelse gör kontaktytan särskilt viktig. Varje växlingscykel kan generera elektriska ljusbågar, mekanisk påverkan, friktion och värme. En korrekt konstruerad kontaktnit måste därför tillhandahålla ett stabilt elektriskt gränssnitt samtidigt som den mekaniska integriteten bibehålls under upprepad drift.
I praktiska tillämpningar kan rörliga kontaktnitar direkt eller indirekt styra elektrisk kraft genom omkopplingsmekanismer. De är särskilt relevanta för små och medelstora elektriska apparater där pålitlig koppling och kompakta komponentdimensioner krävs.
Materialval är en av de viktigaste faktorerna vid design av rörliga kontaktnitar. Kontaktytan måste balansera elektrisk ledningsförmåga, motstånd mot elektriskt slitage, motstånd mot svetsning, termiskt beteende och kompatibilitet med driftsmiljön.
Enligt tillgänglig INT-produktinformation inkluderar vanliga kontaktmaterial Ag, AgNi, AgCdOAgSnO2AgSnO2I2O3och AgZnO. Koppar och koppar-nickel används som vanliga basmaterial.
| Materialkategori | Typiskt material | Primärt övervägande |
|---|---|---|
| Silver | Ag | Elektrisk ledningsförmåga och kontaktprestanda |
| Silver Nickel | AgNi | Elektrisk och termisk prestanda med bra ljusbågsmotstånd |
| Silver kadmiumoxid | AgCdO | Motståndskraft mot elektriskt slitage och smältsvetsning |
| Silvertennoxid | AgSnO2 | Lämplig för krävande växlingsapplikationer |
| Basmaterial | Cu / CuNi | Mekaniskt stöd och ledande anslutning |
Rätt material bör väljas enligt strömnivå, kopplingsfrekvens, spänning, belastningsegenskaper, termiska förhållanden, mekaniska krav och förväntad livslängd för den slutliga elektriska enheten.
Den kompakta strukturen hos rörliga kontaktnitar gör dem lämpliga för ett brett utbud av elektriska kopplingskomponenter. De är främst förknippade med små och medelstora applikationer.
För ingenjörer och inköpsteam ska ansökan alltid övervägas tillsammans med elektrisk belastning och mekanisk rörelse. En kontaktnit som fungerar bra i en kopplingsenhet kanske inte är lämplig för en annan design utan att justera materialet eller dimensionerna.
Måttnoggrannheten är kritisk eftersom niten måste passa den rörliga kontaktenheten korrekt. INT tillhandahåller skräddarsydda dimensioner, med representativa specifikationer som täcker huvuddiametrar från cirka 2,5 mm till 8 mm.
| Parameter | Representativt utbud | Typisk tolerans |
|---|---|---|
| Huvudets diameter | 2,5–8 mm | ±0,10 mm |
| Huvudets tjocklek | Ca. 0,6–2,0 mm | ±0,05 mm |
| Kontakta Skikttjocklek | Ca. 0,3–0,7 mm | ±0,05 mm |
| Skaftdiameter | Ca. 1,2–4 mm | ±0,05 mm |
| Skaftlängd | Ca. 1–4 mm | ±0,15 mm |
Dessa värden bör behandlas som representativa snarare än universella utformningsgränser. För produktionsprojekt bör köpare tillhandahålla ritningar, prover, tekniska dokument, elektriska krav och monteringsvillkor så att leverantören kan bekräfta lämplig specifikation.
Tillverkning av elektriska kontaktnitar kräver kontrollerad formning, materialval, dimensionshantering och inspektion. Eftersom komponenten är liten kan även mindre dimensionella avvikelser påverka monteringsuppriktning och kontaktprestanda.
Ett professionellt tillverkningsarbetsflöde fokuserar i allmänhet på följande områden:
För högvolymtillverkning av elektriska komponenter är konsekvent produktion lika viktig som den nominella specifikationen. Stabila dimensioner och repeterbara materialprestanda hjälper till att minska monteringsvariationer och stöder förutsägbar produktkvalitet.
Att välja en lämplig rörlig kontaktnit bör börja med de faktiska driftsförhållandena snarare än att bara välja en standardstorlek. Upphandlingsteam kan använda följande checklista:
Att arbeta med en tillverkare som kan tillverka OEM och ODM kan förenkla denna process. INT uppger att de kan tillverka delar enligt kundritningar eller tekniska dokument och kan rekommendera lämpliga material enligt applikationskrav.
När du köper rörliga kontaktnitar från en kinesisk tillverkare eller leverantör av elektriska kontakter, bör köpare se bortom enhetspriset. Långsiktig tillförlitlighet beror på teknisk support, materialkonsistens, dimensionskontroll, dokumentation, förpackning och leveransförmåga.
INT rapporterar mer än 12 års erfarenhet av tillverkning av kontaktnitar och ISO9001-certifiering. Dess produktinformation indikerar också stöd för OEM- och ODM-projekt, anpassade dimensioner, provförfrågningar och leveransalternativ med flyg, express eller sjöfart.
För internationell upphandling är förpackning också viktigt eftersom rörliga kontaktnitar är små precisionskomponenter. INT beskriver förpackningsmängder på cirka 500–5 000 stycken i små plast- eller vakuumplastpåsar, följt av individuella kartonger och ytterförpackningar av hård kartong.
För köpare som jämför tillverkare bör en pålitlig leverantör kunna tillhandahålla:
De används huvudsakligen i elektrisk kopplingsutrustning såsom kontaktorer, strömbrytare, startmotorer, temperaturregulatorer, brytare och reläer, särskilt i små- och medelströmsapplikationer.
Vanliga kontaktytmaterial inkluderar Ag, AgNi, AgCdOAgSnO2AgSnO2I2O3och AgZnO. Vanliga basmaterial inkluderar koppar och koppar-nickel. Det bästa valet beror på applikationens elektriska och mekaniska krav.
Ja. Dimensioner kan anpassas enligt kundens ritningar, prover eller tekniska dokument. Anpassning kan täcka viktiga dimensioner som huvuddiameter, huvudtjocklek, kontaktlagertjocklek, skaftdiameter och skaftlängd.
Enligt INT:s produktinformation kan prover lämnas. Lagerprover kan vara kostnadsfria, medan prover som kräver tillverkning kan innebära produktionskostnader.
INT anger en leveranstid för elkontakt på cirka 15–25 dagar, beroende på råvaruförhållanden. Den faktiska ledtiden bör bekräftas för varje projekt baserat på materialtillgänglighet, orderkvantitet, anpassning och produktionskrav.
Hög kvalitetFlytta kontaktnitarspelar en viktig roll för att uppnå stabil elektrisk omkoppling, mekanisk tillförlitlighet och långsiktig komponentprestanda. Att välja rätt kontaktmaterial, basmaterial, dimensioner, toleranser och tillverkningspartner kan avsevärt minska design- och produktionsriskerna. Med skräddarsydd tillverkning, OEM/ODM-stöd, materialvalshjälp och erfarenhet av produktion av elektriska kontakter, erbjuder INT ett alternativ för företag som skaffar precisionskontaktkomponenter för industriella elektriska applikationer. Om du utvecklar en ny kopplingsenhet eller letar efter en pålitlig Kina-leverantör för skräddarsydda rörliga kontaktnitar,kontakta ossför att diskutera dina ritningar, specifikationer, provkrav och produktionsbehov.
